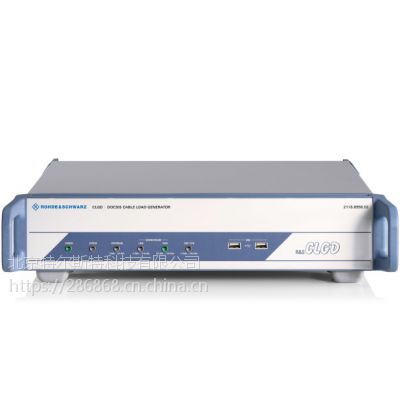

维修出售租赁罗德与施瓦茨R&S CLGD
R&S CLGD是fangzhen有线电视网络全频道负载的多路信号发生
器。它产生DOcsfs3.1宽带数据信号．以及数字和模拟电视
信号。在下行或上行信道中．信号可以自由组台．从而使得
用户在实验室里面fangzhen任何可能的频道配置。
R&S CLGD是***款能够同时产生D0CSIS3 1，DOCSIS
3.0 J.83／A／B／C数字有线电视和模拟有线电视的信号发
生器。
其下行频率范围为用于电视的47MHz至1002MHz和用
于DOCSIS 3.1的47 MHz至1794MHz，在此频率范围内
时。R＆S CLGD生成多个DOVDID3.1信道每个带宽高达
192MHz。
各信道的电平频率前向纠错(FEC)和星座都可以独立设
置。同时R＆s CLGD产生大量数字与模拟电视信号可故
DOCSIS3.1信号之下或者之间的任何地方。DOCSIS3.1
信号和数字电视信号实时生成。待传送的数据可以通过IP馈
人或由R＆s cLG0内部生成。上行频率范围从5MHz至204
MHz。在此范围内，DOCSIS3 1正交频分多址(OFDMA)信
号，可以与DDOCSIS 3.0 TDMA或CDMA信号自由组合。
下行频率范围：47 MHz~1218 MHz(可扩展至1794MHz）
上行频率范围：5 MHz：至204 MHz
DOCSIS3.1 DOCSlS3.0 J.83/A/B/C和模拟电视
多达6个192 MHz的DOCSIS 3.1信号
射频参数 | |
频率范围 | |
下行 | 47 MHz至1218 MHz |
带R&S?CLGD-K3018选件 | 47 MHz至1794 MHz |
上行 | 5 MHz至204 MHz |
电平，每信道 | 100 dBμV |
电平，总输出 | 62 dBmV |
MER，OFDM | 符合DOCSIS 3.1要求 |
MER，J.83/A/B/C | > 40 dB |
下行调制 | |
DOCSIS 3.1 | |
带宽 | 高达192 MHz |
星座图 | 高达4096QAM |
FFT模式 | 4k，8k |
J.83/A/B/C | |
带宽 | 6 MHz，7 MHz，8 MHz |
星座图 | 64QAM，256QAM |
符号率 | 5.0 Msymbol/s至7.0 Msymbol/s |
