| 加工定制：否 | 类型：仪器仪表 | 品牌：Tektronix/泰克 |
| 型号：WVR8300 | 频率：1MHz | 电平：1V |
| 外形尺寸：1mm | 重量：1kg |
公司联系电话：010 62137801 15601042301
WVR8300 和 WVR8200波形监测仪，电视信号发生器
这种视频/音频/数据监测仪和分析仪，将所有功能共享同一平台，它们提供了灵活的选购件并能够现场安装升级，从而可以监视各种视频格式。支持的视频格式包括4K/UHDTV1 (4096×2160和3840×2160)、3G-SDI、双链路、HD-SDI和合成模拟视频。所支持的音频格式包括杜比E, 杜比数字Plus, 杜比数字, AES/EBU,嵌入音频和模拟音频等。
主要特点
视频/音频/数据监测仪和分析仪 – 所有这些共一平台
WVR8300 和 WVR8200 的标准型配置能够自动检测 HD/SD-SDI 和多种双链路视频格式
支持 4K 格式（需要选件 4K, 3G 和 2SDI）
可选购的功能包括 3G-SDI（A 级和 B 级）格式支持（选件 3G）, 支持复合模拟视频（选件 CPS）, 以及模拟和数字音频（选件 AD）和杜比 E, 杜比数字 Plus, 和杜比数字音频（选件 DPE）解码和监视
WVR8300 的标准型配置 具有同时输入监视功能, ANC 数据查验器, 和模拟音频、数字音频（选件 AD）以及杜比音频（选件 DPE）的 A/V 数字显示/图形显示
采用这种多路输入模式可以监视两路至四路 SDI 同时输入（4-输入模式则需要选件 2SDI）

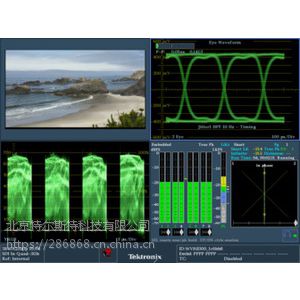

这两款波形监测仪具有优异的物理层信号完整性分析仪
能够提供最准确的 3G-SDI 抖动波形显示和眼图显示以及享有***的电缆长度测量功能（WVR8300 需配备选件 PHY 和选件 3G，而 WVR8200 则需要配备选件 PHY3 和选件 3G）
提供最完善的眼图测量，包括眼图幅度，上升/下降时间和过冲/下冲测量，以及泰克公司的抖动波形显示（WVR8300 需配备选件 PHY，而 WVR8200 则需配备选件 PHY3）
购置升级密钥后（WVR830UP 选件 3G 或者 WVR820UP 选件 3G），可以现场将 HD/SD-SDI 眼图输入模式升级到完整的 3G-SDI 和 HD/SD-SDI 格式支持
黑帧图像和享有泰克公司***的冻结帧图像检测功能（3G/HD/SD-SDI 格式）
享有泰克***的定时显示，具有 4K 模式下四链路信号的通道间定时
享有泰克***的Spearhead显示视图和Luma Qualified Vector (LQV?)显示视图可以在后期制作应用中方便地***调整色彩(选件PROD)
享有泰克公司***的钻石显示和箭头显示为色域监视提供了方便
针对波形、矢量和色域显示内的 ITU-R BT.2020 (4K/UHDTV1) 或 ITU-R BT.709 (HD) 色彩空间支持比色
最完善的音频监视（选件 AD 或 DPE）
多通道环绕立体声 1 具有音频电平读数的显示和灵活的 Lissajous 显示
使用音频触发器启动/停止功能通过 GPI 或时间代码对 ITU-R BS.1770-3 进行音频音量监视（选件 AD 或 DPE）
完善的杜比元数据解码和显示（选件 DPE）
具有用户定义的限制的杜比 E 防护频带计（选件 DPE）
最完善的 ANC 数据监视
CEA708/608 隐藏字幕监视：Teletext (WST)、SMPTE2031、OP47 和 ARIB B.37 副标题监视
检测和解码 ANC 数据，包括 AFD、WSS、视频索引、TSID、V-Chip、广播标志/CGMS-A、VITC、LTC 和 ANC TC ARIB STD-B35/B37/B39、TR-B22 和 TR-B23 支持
最深入的数字数据分析，有助于快速解决难于对付的内容质量问题和可靠性问题（WVR8300 标准型配置或者带有选件 DAT 的 WVR8200）
***的显示多功能性
仪器的 FlexVu? 显示功能提供了最灵活方便的四分屏显示，可适合于各种各样的应用需求，从而可以明显地提高工作效率
标准的和用户可定义的安全区刻度，为视频编辑和格式转换提供了方便，降低了重新编辑的工作量
为图像显示中的有效格式描述符（AFD）的检测、解码和显示刻度的自动调整提供了方便，有利于更方便地识别并解决与宽高比相关的问题
***的适用性
CaptureVu? 提供视频帧数据的***捕获功能，为故障查寻和设备配置提供方便
提供32项的仪器用户预置，以便工程师或操作人员迅速调用适合他们操作的常用配置
具有前面板 USB 端口，为传送仪器的用户预置项、已捕获的视频帧数据、屏幕快照和出错日志记录提供了方便
设有前面板耳机插口，以便迅速查验输入信号是否为您选择的一组音频
直观的菜单结构，对上下文敏感的帮助信息
